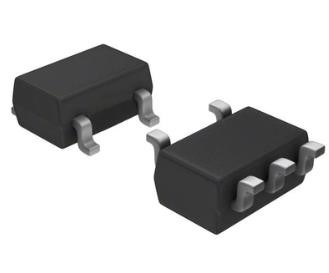

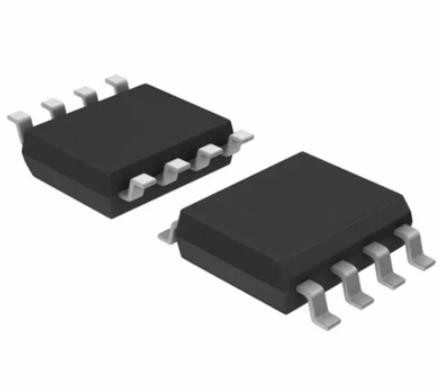

58 Adet Akım Algısı Amplifikatörü IC SMD SMT Texas Instruments INA213AIRSWR

INA213 için özellikler

• Geniş Ortak Mod Aralığı: –0,3 V ila 26 V
• Ofset Gerilimi: ±35 µV (Maksimum, INA210)(10 mV Tam Ölçekli Şönt Düşüşlerini Sağlar)
• Kesinlik:
  • Kazanç Hatası (Maksimum Aşırı Sıcaklık):
    • ±0.5% (Sürüm C)
    • ±1% (Sürüm A ve B)
  • 0,5-µV/°C Ofset Kayması (Maksimum)
  • 10-ppm/°C Kazanç Kayması (Maksimum)
• Kazanç Seçimi:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Sessiz Akım: 100 µA (Maksimum)
• SC70 ve İnce UQFN Paketleri: Tüm Modeller

INA213 için açıklama

INA21x, aşırı akım koruması, sistem optimizasyonu için hassas akım ölçümü veya kapalı döngü geri besleme devrelerinde yaygın olarak kullanılan voltaj çıkışı, akım şönt monitörleridir (akım algılayıcı yükselticiler olarak da adlandırılır).Bu cihaz serisi, besleme voltajından bağımsız olarak –0,3 V ila 26 V arasındaki ortak mod voltajlarında şöntlerdeki düşüşleri algılayabilir.Altı sabit kazanç mevcuttur: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V veya 1000 V/V.Sıfır sapma mimarisinin düşük ofseti, şönt boyunca 10 mV tam ölçekli kadar düşük maksimum düşüşlerle akım algılamayı mümkün kılar.

Bu cihazlar, maksimum 100 µA besleme akımı çekerek tek bir 2,7 V ila 26 V güç kaynağından çalışır.Tüm sürümler, genişletilmiş çalışma sıcaklığı aralığında (–40°C ila +125°C) belirtilir ve SC70 ve UQFN paketlerinde sunulur.
