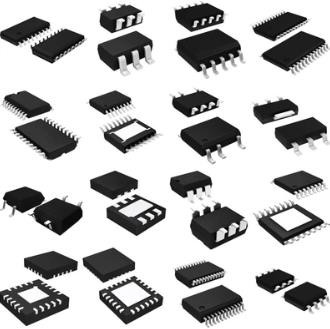

TI Mikrodenetleyici Birimi MCU Texas Instruments 5.5V - 65V LM5117PSQ/NOPB

LM5117 için özellikler

• LM5117-Q1, Otomotiv Uygulamaları için Kalifiyedir
• AEC-Q100 Aşağıdaki Sonuçlarla Kalifiye:
  • Cihaz Sıcaklık Derecesi 1: -40°C ila 125°C
    Ortam Çalışma Sıcaklığı Aralığı
• Öykünülmüş Tepe Akımı Modu Kontrolü
• 5,5 V - 65 V arasında Geniş Çalışma Aralığı
• Sağlam 3.3-A Peak Gate Sürücüleri
• Uyarlanabilir Ölü Zamanlı Çıkış Sürücü Kontrolü
• 750 kHz'e kadar Serbest Çalışan veya Senkronize Edilebilir Saat
• Opsiyonel Diyot Öykünme Modu
• 0,8 V'tan Programlanabilir Çıkış
• Hassas %1,5 Voltaj Referansı
• Analog Akım Monitörü
• Programlanabilir Akım Limiti
• Hıçkırık Modu Aşırı Akım Koruması
• Programlanabilir Yumuşak Başlangıç ​​ve İzleme
• Programlanabilir Hat Düşük Voltaj Kilidi
• Harici Önyargı Kaynağına Programlanabilir Geçiş
• Termal Kapatma

LM5117 için açıklama

LM5117, yüksek voltaj veya geniş ölçüde değişen giriş kaynağından kademeli regülatör uygulamaları için tasarlanmış senkron bir buck denetleyicidir.Kontrol yöntemi, benzetilmiş bir akım rampası kullanan akım modu kontrolüne dayanmaktadır.Akım modu kontrolü, doğal hat ileri besleme, döngüden döngüye akım sınırlaması ve döngü kompanzasyonu kolaylığı sağlar.Öykünülmüş bir kontrol rampasının kullanılması, darbe genişliği modülasyon devresinin gürültü hassasiyetini azaltarak, yüksek giriş gerilimi uygulamalarında gerekli olan çok küçük görev döngülerinin güvenilir şekilde kontrol edilmesini sağlar.

Çalışma frekansı 50 kHz ile 750 kHz arasında programlanabilir.LM5117, uyarlanabilir ölü zaman kontrolü ile harici yüksek taraf ve düşük taraf NMOS güç anahtarlarını çalıştırır.Kullanıcı tarafından seçilebilen bir diyot öykünme modu, hafif yük koşullarında geliştirilmiş verimlilik için kesintili mod çalışmasına olanak tanır.Harici önyargı beslemesine izin veren bir yüksek voltaj önyargı regülatörü, verimliliği daha da artırır.LM5117'nin benzersiz analog telemetri özelliği, ortalama çıkış akımı bilgisi sağlar.Ek özellikler arasında termal kapatma, frekans senkronizasyonu, hıçkırık modu akım sınırı ve ayarlanabilir hat düşük voltaj kilidi bulunur.
