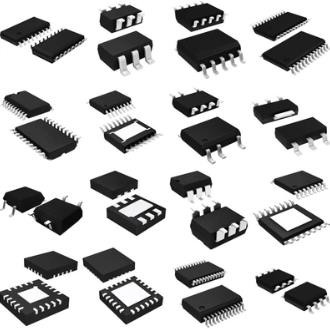

TPS259530DSGT PMIC Güç Yönetimi Sürücü için IC Akım Sınırlama

TPS2595 için özellikler

• Geniş Giriş Voltaj Aralığı: 2,7 V - 18 V
  • 20 V Mutlak Maksimum
  • TPS2595x5 Sürümü için 3 V - 18 V
• Düşük Açık Direnç: RÜZERİNDE= 34 mΩ (Tipik)
• Hızlı Aşırı Gerilim Koruma Kelepçesi (3,8-V, 5,7-V ve 13,7-V seçenekleri) 5 µs Tepki Süresi ile (Tipik)
• TPS2595x0, TPS2595x1, TPS2595x5: Ayarlanabilir Düşük Voltaj Kilitlemeli (UVLO) Aktif Yüksek Etkin Girişi
• TPS2595x3: Ayarlanabilir Aşırı Gerilim Kilitlemeli (OVLO) Aktif Düşük Etkin Girişi
• Yük Akım İzleme Çıkışı (ILM) ile Ayarlanabilir Akım Limiti
  • Akım Aralığı: 0,5 A - 4 A
  • Akım Limiti Doğruluğu: ±7.5%
• Ayarlanabilir Çıkış Dönüş Hızı Kontrolü (dVdt)
• Aşırı Sıcaklık Koruması (OTP)
• Arıza Gösterge Pimi (FLT)
• UL 2367 Tanıma – Dosya No. E169910
  • RILM>= 487 Ω (4,42 A maksimum)
• IEC 62368-1 Sertifikalı
• Tek Nokta Arıza Testi Sırasında Güvenli (IEC 62368-1)
  • ILM Pin Açık/Kısa Algılama

TPS2595 için açıklama

TPS2595xx eFuse ailesi (entegre FET çalışırken değiştirilebilir cihazlar), küçük bir pakette yüksek düzeyde entegre bir devre koruması ve güç yönetimi çözümüdür.Cihazlar, çok az harici bileşen kullanarak çoklu koruma modları sağlar ve aşırı yüklere, kısa devrelere, voltaj dalgalanmalarına ve aşırı ani akıma karşı sağlam bir savunmadır.

Çıkış akımı limit seviyesi tek bir harici direnç ile ayarlanabilir.Akım limit direnci boyunca voltaj düşüşünü ölçerek çıkış yük akımının doğru bir şekilde anlaşılması da mümkündür.Belirli ani akım gereksinimlerine sahip uygulamalar, tek bir harici kapasitör ile çıkış dönüş hızını ayarlayabilir.Aşırı gerilim olayları, harici bileşen gerektirmeden dahili kenetleme devreleri ile güvenli bir sabit maksimuma hızla sınırlandırılır.TheTPS259573 varyantı, kullanıcı tanımlı bir aşırı voltaj kesme eşiği ayarlama seçeneği sunar.

TPS2595x5 modellerinde OUT pinini QOD pinine bağlayarak hızlı çıkış deşarj fonksiyonu uygulanabilir.

Cihazlar –40°C ila +125°C sıcaklık aralığında çalışacak şekilde karakterize edilmiştir.
