| Marka adı: | STMicroelectronics |
|---|---|
| Model numarası: | STGIPS20K60 |
| Min sipariş miktarı: | 1 parça |
| Teslim süresi: | 2~8 iş günü |
| Ödeme koşulları: | T/T |
| Marka: | STMikroelektronik | sertifika: | / |
|---|---|---|---|
| modeli: | STGIPS20K60 | ADEDI: | 1 bilgisayar |
| Fiyat: | Negotiated | Teslimat: | 2~8 iş günü |
| Ödeme: | T/T | ||
| Vurgulamak: | STMicroelectronics Ses Amplifikatörü IC,Multiwatt Audio Amplifier IC,TDA7297 |
||
Ürün Açıklaması

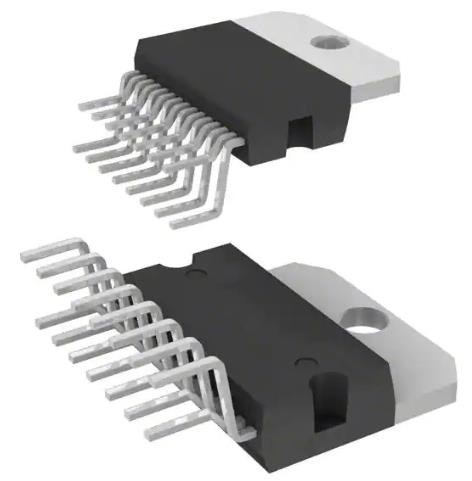

TDA7297 STMicroelectronics Ses Amplifikatörü IC 15 Multiwatt Delikli Montaj
TV ve Taşınabilir Ses uygulaması için özel olarak tasarlanmış TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt
TDA7297 STMicroelectronics Amplifikatör IC 2 Kanallı (Stereo) AB Sınıfı 15-Multiwatt Lineer Amplifikatörler Ses IC
15+15W ÇİFT KÖPRÜ AMPLİFİKATÖRÜ AÇIKLAMA:
TDA7297, TV ve Taşınabilir Radyo uygulamaları için özel olarak tasarlanmış çift köprülü bir amplifikatördür.
Özellikler
GENİŞ BESLEME GERİLİMİ ARALIĞI (6V -18V)
MİNİMUM HARİCİ BİLEŞENLER
– SVR KONDANSATÖR YOK
– BOOTSTRAP YOK
– BOUCHEROT HÜCRE YOK
– DAHİLİ SABİT KAZANÇ
BEKLEME VE SESSİZ FONKSİYONLARI
KISA DEVRE KORUMASI
TERMAL AŞIRI YÜK KORUMASI
UYGULAMA ÖNERİLERİ:
STAND-BY VE MUTE FONKSİYONLARI (A) Mikroişlemci Uygulaması Açma/Kapama geçişleri sırasında rahatsız edici "Pop-Gürültülerini" önlemek için, doğru St-by ve mute sinyal dizisini garanti etmek gereklidir.Bu işlevi bir mikroişlemci kullanarak elde etmek oldukça basittir (Şekil 1 ve 2).İlk olarak St-by sinyali (mP'den) yükselir ve St-by terminali (Pin 7) üzerindeki voltaj katlanarak artmaya başlar.Harici RC ağının, amplifikatörün polarlama devrelerini yavaşça açması amaçlanmıştır, bu, çıkışlarda "POP" ve "CLICK" ı önlemek içindir.Bu voltaj St-by eşik seviyesine ulaştığında, amplifikatör açılır ve giriş terminallerine (C3, C5) seri olarak bağlanan harici kapasitörler şarj olmaya başlar.Kondansatörler tamamen şarj olana kadar sessiz sinyalini düşük tutmak gereklidir, bu, cihazın çalma moduna girmesini önlemek için hoparlörlerde yüksek bir "Pop Gürültüsü"ne neden olur.St-by ve mute sinyalleri arasında 100-200 ms'lik bir gecikme, düzgün bir çalışma için uygundur.
