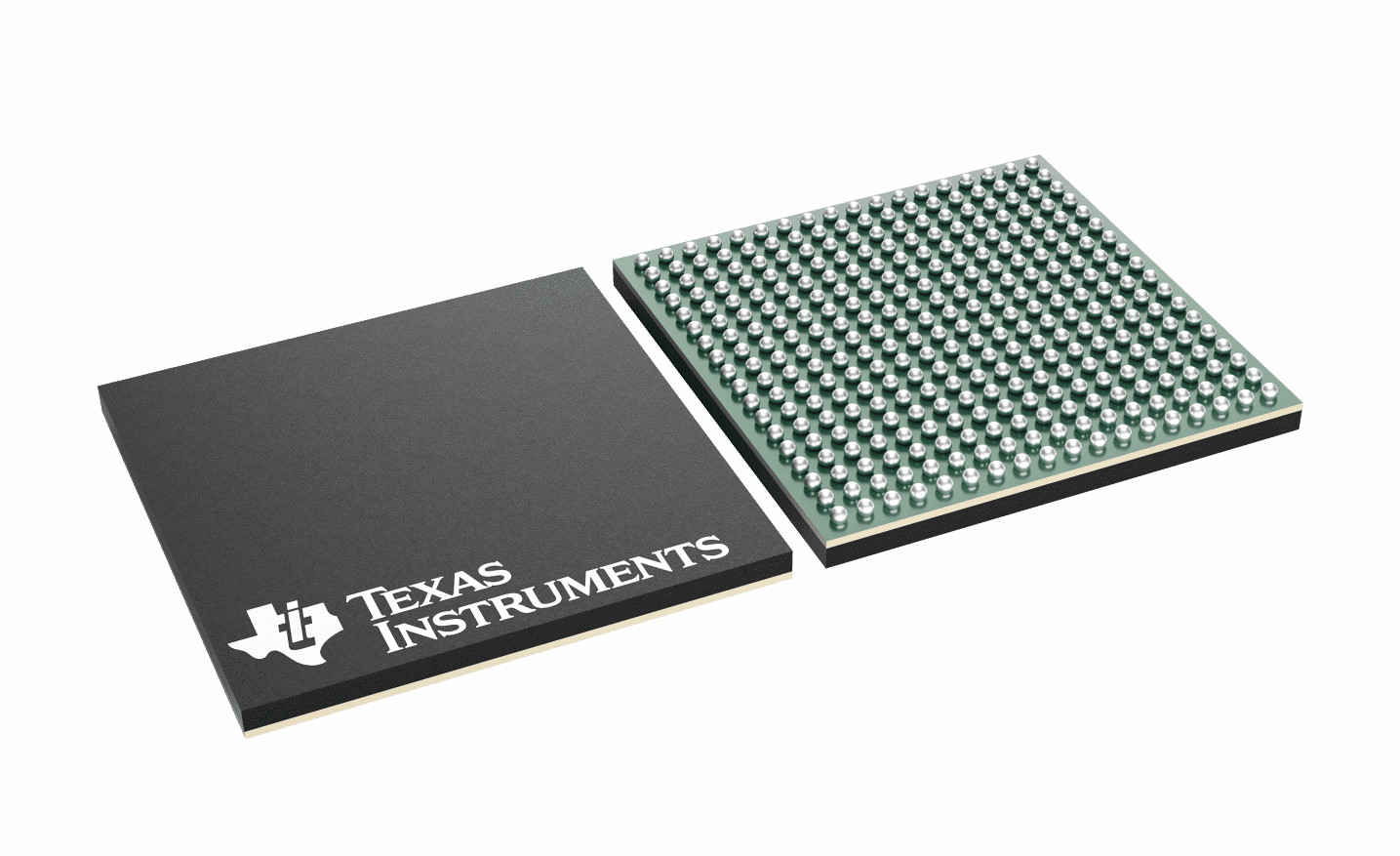

AM2634-Q1 MCU Mikrodenetleyici Birimi Kilit Adımı Özelliği

AM2634-Q1

İşlemci Çekirdekleri:

• Her biri 400 MHz'e kadar çalışan tek, çift ve dört çekirdekli Arm Cortex-R5F MCU
  • CPU çekirdeği başına 64-bit ECC ile 16KB I-cache
  • CPU çekirdeği başına 32-bit ECC ile 16KB D-önbellek
  • Her bir R5F çekirdeği için 32 bit ECC'ye sahip 64 KB Sıkıca Birleştirilmiş Bellek (TCM)
  • Kilit adım özelliği

Bellek Alt Sistemi:

• 2MB Çip Üzerinde RAM (OCSRAM)
  • 4 Banka x 512KB
  • ECC hata koruması
  • Dahili DMA motorunu destekler

Endüstriyel Bağlantı:

• Çift çekirdekli Programlanabilir Gerçek Zamanlı Birim ve Endüstriyel İletişim Alt Sistemi (PRU_ICSSM), endüstriyel iletişim protokollerini veya motor kontrol arayüzlerini etkinleştirir:
  • EterCAT
  • PROFINET
  • EtherNET/IP™
  • IO-Link
  • Enkoder Geri Beslemesi
  • Genel Amaçlı Giriş/Çıkış (GPIO)

Algılama ve Çalıştırma:

• Gerçek Zamanlı Kontrol Alt Sistemi (KONTROL)
• Programlanabilir DAC referanslı (CMPSS) 20x Analog Karşılaştırıcılar
• 5x 12-bit Ardışık Yaklaşım Kaydı (SAR) Analogdan Dijitale Dönüştürücüler (ADC)
  • ADC başına 4 MSPS'ye kadar
  • ADC başına 6 seçilebilir giriş
  • Tek uçlu veya diferansiyel girişler olarak yapılandırılabilir
• Arabelleğe alınmış çıkışlı 1x 12 bit DAC
• 32x geliştirilmiş Yüksek Çözünürlüklü PWM modülleri (EHRPWM)
  • EPWM'ye kıyasla PWM'nin zaman çözünürlüğünü uzatın
  • Tek uçlu veya diferansiyel çıkışları destekler
• 10x gelişmiş Yakalama modülleri (ECAP)
• 3x gelişmiş Dörtlü Kodlayıcı Darbe modülleri (EQEP)
• Her biri 4 kanala kadar destekleyen 2 adet Sigma-Delta Filtre Modülü (SDFM)
• Esnek sinyal çoklayıcı bağlantı çubuğu (XBAR)

Çipte Sistem (SoC) Hizmetleri ve Mimarisi:

• Veri taşıma işlevlerini desteklemek için 1x EDMA
• İşlemciler arası iletişim modülleri
  • Birden çok çekirdekte çalışan süreçleri senkronize etmek için SPINLOCK modülü
  • CTRLMMR kayıtları aracılığıyla uygulanan MAILBOX işlevi
• Aşağıdaki arabirimlerden birincil önyüklemeyi destekler:
  • UART
  • QSPI VEYA Flaş
• Zaman senkronizasyonu ile zaman senkronizasyonu desteği ve olay kesme yönlendiricilerini karşılaştırın

Fonksiyonel Güvenlik:

• Fonksiyonel güvenlik gereksinimleri olan sistemlerin tasarlanmasını sağlar
  • Hesaplama açısından kritik belleklerde ECC veya parite
  • CPU ve çip üstü RAM için Dahili Kendi Kendine Test (BIST) ve hata enjeksiyonu
  • Hata pinli Hata Sinyal Modülü (ESM)
  • Çalışma zamanı güvenlik teşhisi, voltaj, sıcaklık ve saat izleme, pencereli izleme zamanlayıcıları, bellek bütünlüğü kontrolleri için CRC motoru
• Fonksiyonel Güvenlik-Uyumluhedeflenen [Endüstriyel]
  • Fonksiyonel güvenlik uygulamaları için geliştirildi
  • IEC 61508 fonksiyonel güvenlik sistemi tasarımına yardımcı olacak belgeler mevcut olacaktır
  • SIL-3 hedefine kadar sistematik yetenek
  • SIL-3 hedefli donanım bütünlüğü
  • Güvenlikle ilgili sertifika
    • IEC 61508 planlandı
• Fonksiyonel Güvenlik-Uyumluhedeflenen [Otomotiv]
  • Fonksiyonel güvenlik uygulamaları için geliştirildi
  • ISO 26262 fonksiyonel güvenlik sistemi tasarımına yardımcı olacak belgeler mevcut olacaktır.
  • ASIL-D hedefine kadar sistematik yetenek
  • ASIL-D hedefli donanım bütünlüğü
  • Güvenlikle ilgili sertifika
    • ISO 26262 planlandı
• AEC-Q100, otomotiv uygulamaları için uygun

Güvenlik:

• Auto SHE 1.1/EVITA desteğine sahip Donanım Güvenlik Modülü (HSM)
• Güvenli önyükleme desteği
  • Cihaz Devralma Koruması
  • Donanım tarafından uygulanan güven kökü
  • Kimliği doğrulanmış önyükleme
  • S/W Anti-rollback Koruması
• Hata ayıklama güvenliği
  • HS cihazının hata ayıklamasına yalnızca uygun kimlik doğrulama ile izin verilir
  • Hata ayıklamayı devre dışı bırakmak için provizyon
• Cihaz Kimliği ve Anahtar Yönetimi
  • Kök Anahtarları ve diğer güvenlik etkinleştirme alanlarını depolamak için OTP Belleği (FUSEROM) desteği
  • Ayrı EFUSE denetleyicileri ve FUSE ROM'ları
  • Benzersiz Cihaz Genel Kimlikleri
• Bellek Koruma Birimleri (MPU)
  • Her Cortex®-R5F çekirdeğinin içinde Arm® MPU bulunur
  • Sistem MPU - SoC'deki çeşitli arayüzlerde bulunur (bir güvenlik duvarı veya MPU olabilir)
    • 8-16 Bölge
    • Programlanabilir (Ayrıcalık Kimliği, Okuma/Yazma/Önbelleğe Alınabilir, Başlangıç/Bitiş Adresi, Etkinleştir, Güvenli/Güvenli Olmayan)

• kriptografik hızlandırma
  • Kriptografik çekirdekleri destekler
    • AES - 128/192/256 bit anahtar boyutları
    • SHA2 - 256/384/512 bit desteği
    • Sözde ve Gerçek Rastgele sayı üreteci ile DRBG
    • RSA/ECC işlemeye yardımcı olmak için PKA (ortak anahtar hızlandırıcı)
  • DMA desteği

Yüksek Hızlı Arayüzler:

• İki harici bağlantı noktasını destekleyen entegre Ethernet anahtarı
  • RMII(10/100) veya RGMII (10/100/1000)
  • 802.1AS PTP ile IEEE1588 (2008 Ek D, Ek E, Ek F)
  • Madde 45 MDIO PHY yönetimi
  • 512 sınıflandırıcılı ALE motoruna dayalı Paket Sınıflandırıcı
  • Öncelik tabanlı akış kontrolü
  • 2 KB'a kadar paket boyutu
  • Dört CPU H/W kesintisi Pacing
  • Donanımda IP/UDP/TCP sağlama toplamı boşaltması

Bağlantı:

• 6x Evrensel Asenkron Alıcı-Vericiler (UART)
• 5x Seri Çevre Birimi Arabirimi (SPI) denetleyicileri
• 5x Yerel Bağlantı Ağı (LIN) bağlantı noktası
• 4 adet Entegre Devre (I2C) bağlantı noktası
• CAN-FD destekli 4x Modular Controller Area Network (MCAN) modülleri
• 1x Dörtlü Seri Çevre Birimi Arayüzü (QSPI)
• 4x alıcı çekirdekli ve 4x verici çekirdekli Hızlı Seri Arabirim (FSI)
• 140 adede kadar Genel Amaçlı G/Ç (GPIO) pini

Medya ve Veri Depolama:

• 1x Çoklu Ortam Kartı/Güvenli Dijital (MMC/SD) 4 bit arabirim
• Genel Amaçlı Bellek Denetleyicisi (GPMC)
  • 16 bit paralel veri yolu
  • 22 bit adres yolu
  • 4MB'a kadar adreslenebilir hafıza alanı
  • Hata kontrolü için Entegre Hata Konum Modülü (ELM) desteği

Teknoloji / Paket:

• 45 nm teknolojisi
• 15 mm x 15 mm, 0,8 mm aralık, 324 pimli NFBGA
