Ürün Açıklaması

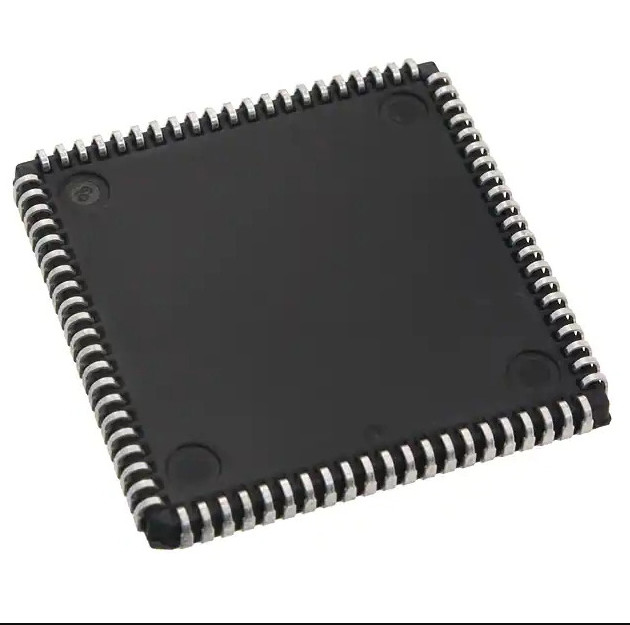

Spartan-XL XILINX XCS05XL Spartan Tam seri PLCC yüzeye montaj FPGA aileleri Eski IC'ler XCS05XL-4PC84C



EskiSpartan-XL XILINX XCS05XL Spartan Full serisi PLCC yüzeye montaj FPGA IC'leri XCS05XL-4PC84C



Kategori	Entegre Devreler (IC'ler)
Aile	Gömülü - FPGA'lar (Alan Programlanabilir Kapı Dizisi)
Mfr	Xilinx Inc.
Diziler	Spartalı-XL
paket	Tepsi
Parça Durumu	Eski
LAB/CLB sayısı	100
Mantık Elemanları/Hücre Sayısı	238
Toplam RAM Biti	3200
G/Ç Sayısı	61
Kapı Sayısı	5000
Gerilim - Besleme	3V ~ 3.6V
Montaj tipi	Yüzey Montajı
Çalışma sıcaklığı	0C ~ 85C (TJ)
Paket / Kasa	84-LCC (J-Kurşun)
Tedarikçi Cihaz Paketi	84-PLCC (29.31x29.31)
Temel Ürün Numarası	XCS05XL



XILINX Spartan ve Spartan-XL FPGA Aileleri Veri Sayfası(Bazı Ürünler Eski/Eskimekte, daha fazla bilgi için ic@icschip.com adresinden bizimle iletişime geçebilirsiniz)



Giriiş :

Spartan® ve Spartan-XL FPGA aileleri, 40.000 kapıya kadar ASIC değişimi için tüm temel gereksinimleri sağlayan yüksek hacimli üretim FPGA çözümüdür.Bu gereksinimler, yüksek hacimde, yaklaşımda ve çoğu durumda maske programlı ASIC cihazlarına eşdeğer olan yüksek performans, çip üstü RAM, çekirdek çözümler ve fiyatları içerir.Spartan serisi özellik setini düzene sokarak, gelişmiş süreç teknolojilerinden yararlanarak ve toplam maliyet yönetimine odaklanarak, Spartan serisi, ASIC ve diğer yüksek hacimli mantık kullanıcılarının ihtiyaç duyduğu temel özellikleri sunarken, başlangıç ​​maliyetinden, uzun geliştirme döngülerinden ve geleneksel geleneksel risklerden kaçınır. ASIC'ler.Spartan serisindeki Spartan ve Spartan-XL aileleri, Tablo 1'de gösterildiği gibi on üyeye sahiptir. Spartan/Spartan-XL FPGA Özellikleri Not: Bu veri sayfasında açıklanan Spartan serisi cihazlar, 5V Spartan ailesini ve 3.3V Spartan- ailesini içerir. XL ailesi.Spartan Serisinin daha gelişmiş üyeleri için ayrı veri sayfalarına bakın.• Çip üzerinde RAM ile yüksek hacimli üretim için ilk ASIC yedek FPGA • 1862 mantık hücresine veya 40.000 sistem kapısına kadar yoğunluk • XC4000 mimarisine dayalı geliştirilmiş özellik seti • 80 MHz'in üzerinde sistem performansı • Geniş AllianceCORE ve LogiCORE™ önceden tanımlı çözümler seti mevcut • Sınırsız yeniden programlanabilirlik • Düşük maliyet.

Sistem düzeyinde özellikler - Hem 5V hem de 3.3V versiyonlarında mevcuttur - Çip üzerinde SelectRAM™ bellek - Tam PCI uyumlu - Program doğrulama ve dahili düğüm gözlemlenebilirliği için tam geri okuma yeteneği - Özel yüksek hızlı taşıma mantığı - Dahili 3 durumlu veri yolu yeteneği - Sekiz küresel düşük çarpık saat veya sinyal ağları - IEEE 1149.1 uyumlu Sınır Tarama mantığı - Tüm yoğunluklarda mevcut düşük maliyetli plastik paketler - Ortak paketlerde ayak izi uyumluluğu • Güçlü Xilinx ISE® Classics geliştirme sistemi tarafından tam olarak desteklenir - Tam otomatik haritalama, yerleştirme ve yönlendirme Ek Spartan-XL Ailesi Özellikleri • 5V toleranslı I/O'lar ile düşük güç için 3.3V besleme • Güç kapatma girişi • Daha yüksek performans • Daha hızlı taşıma mantığı • Daha esnek yüksek hızlı saat ağı • Yapılandırılabilir Mantık Bloklarında kilitleme özelliği • Hızlı giriş yakalama mandalı • Çıkışlarda isteğe bağlı MUX veya 2 girişli fonksiyon üreteci • 12 mA veya 24 mA çıkış sürücüsü • 5V ve 3.3V PCI uyumlu • Gelişmiş Sınır Tarama • Ekspres Modu coyapılandırma



Spartan®-3A Alanda Programlanabilir Kapı Dizileri (FPGA'lar) ailesi, çoğu yüksek hacimli, maliyete duyarlı, G/Ç yoğun elektronik uygulamalardaki tasarım zorluklarını çözer.Beş üyeli aile, Tablo 1'de gösterildiği gibi 50.000 ila 1,4 milyon sistem kapısı arasında değişen yoğunluklar sunar. yoğunluk Spartan-3A DSP FPGA'lar.Spartan-3A ailesi, önceki Spartan-3E ve Spartan-3 FPGA ailelerinin başarısı üzerine inşa edilmiştir.Yeni özellikler sistem performansını iyileştirir ve yapılandırma maliyetini düşürür.Kanıtlanmış 90 nm proses teknolojisi ile birleştirilen bu Spartan-3A ailesi geliştirmeleri, her zamankinden daha fazla işlevsellik ve bant genişliği sağlayarak programlanabilir mantık endüstrisinde yeni standardı belirliyor.Son derece düşük maliyetleri nedeniyle Spartan-3A FPGA'lar, geniş bant erişimi, ev ağı, görüntüleme/projeksiyon ve dijital televizyon ekipmanı dahil olmak üzere çok çeşitli tüketici elektroniği uygulamaları için idealdir.Spartan-3A ailesi, maske programlı ASIC'lere üstün bir alternatiftir.FPGA'lar, yüksek başlangıç ​​maliyetinden, uzun geliştirme döngülerinden ve geleneksel ASIC'lerin doğal esneksizliğinden kaçınır ve saha tasarımı yükseltmelerine izin verir.



Özellikler:

• Yüksek hacimli, maliyet bilincine sahip uygulamalar için çok düşük maliyetli, yüksek performanslı mantık çözümü

• Çift aralıklı VCCAUX kaynağı, yalnızca 3,3 V'luk tasarımı basitleştirir

• Askıya alma, Hazırda Bekleme modları sistem gücünü azaltır

• Çok voltajlı, çok standartlı SelectIO™ arabirim pimleri

• 502'ye kadar I/O pini veya 227 diferansiyel sinyal çifti

• LVCMOS, LVTTL, HSTL ve SSTL tek uçlu G/Ç

• 3.3V, 2.5V, 1.8V, 1.5V ve 1.2V sinyalizasyon

• Seçilebilir çıkış sürücüsü, pin başına 24 mA'ya kadar

• QUIETIO standardı, G/Ç anahtarlama gürültüsünü azaltır

• Tam 3,3V ± %10 uyumluluk ve çalışırken değiştirme uyumluluğu.

• Diferansiyel G/Ç başına 640+ Mb/s veri aktarım hızı

• LVDS, RSDS, mini-LVDS, HSTL/SSTL diferansiyel G/Ç, entegre diferansiyel sonlandırma dirençleri

• Gelişmiş Çift Veri Hızı (DDR) desteği

• 400 Mb/s'ye kadar DDR/DDR2 SDRAM desteği

• Tam uyumlu 32-/64-bit, 33/66 MHz PCI® teknolojisi desteği

• Bol, esnek mantık kaynakları • İsteğe bağlı kaydırma kaydı veya dağıtılmış RAM desteği dahil olmak üzere 25.344'e kadar mantık hücresi yoğunlukları

• Verimli geniş çoklayıcılar, geniş mantık

• Hızlı ileriye dönük taşıma mantığı

• İsteğe bağlı ardışık düzen ile geliştirilmiş 18 x 18 çarpanlar

• IEEE 1149.1/1532 JTAG programlama/hata ayıklama bağlantı noktası

• Hiyerarşik SelectRAM™ bellek mimarisi

• İşlemci uygulamaları için bayt yazma özellikli 576 Kbit'e kadar hızlı blok RAM

• 176 Kbit'e kadar verimli dağıtılmış RAM

• Sekiz adede kadar Dijital Saat Yöneticisi (DCM)

• Saat çarpıklığının ortadan kaldırılması (gecikme kilitli döngü)

• Frekans sentezi, çarpma, bölme

• Yüksek çözünürlüklü faz kaydırma

• Geniş frekans aralığı (5 MHz ila 320 MHz üzeri)

• Sekiz düşük eğimli küresel saat ağı, yarım cihaz başına sekiz ek saat ve ayrıca bol miktarda düşük eğimli yönlendirme

• Endüstri standardı PROM'lara yapılandırma arayüzü

• Düşük maliyetli, yerden tasarruf sağlayan SPI seri Flash PROM

• x8 veya x8/x16 BPI paralel NOR Flash PROM

• JTAG ile düşük maliyetli Xilinx® Platform Flash

• Tasarım doğrulaması için Benzersiz Cihaz DNA tanımlayıcısı

• FPGA kontrolü altında birden çok bit akışı yükleyin

• Yapılandırma sonrası CRC kontrolü

• Eksiksiz Xilinx ISE® ve WebPACK™ geliştirme sistemi yazılım desteği artı Spartan-3A Başlangıç ​​Kiti

• MicroBlaze™ ve PicoBlaze gömülü işlemciler

• Düşük maliyetli QFP ve BGA paketleme, Pb içermeyen seçenekler

• Ortak ayak izleri, kolay yoğunluk geçişini destekler

• Seçilmiş Spartan-3AN uçucu olmayan FPGA'larla uyumlu

• Daha yüksek yoğunluklu Spartan-3A DSP FPGA'larla uyumlu

• XA Otomotiv versiyonu mevcut



İlgili ürünler :



Spartan-3A FPGA Durumu

XC3S50A Üretimi

XC3S200A Üretimi

XC3S400A Üretimi

XC3S700A Üretimi

XC3S1400A Üretimi



XC3S50A –4 Standart Performans VQ100/ VQG100 100-pin Çok İnce Dörtlü Düz Paket (VQFP) C Ticari (0°C ila 85°C)

XC3S200A –5 Yüksek Performans (Yalnızca ticari) TQ144/ TQG144 144-pin Thin Quad Flat Pack (TQFP) I Endüstriyel (–40°C - 100°C) XC3S400A FT256/ FTG256 256-ball Fine-Pitch Thin Ball Grid Array (FTBGA) )

XC3S700A FG320/ FGG320 320-top İnce Aralıklı Bilyalı Izgara Dizisi (FBGA)

XC3S1400A FG400/ FGG400 400-top İnce Aralıklı Top Izgara Dizisi (FBGA)

XC3S1400A FG484/ FGG484 484-top İnce Aralıklı Top Izgara Dizisi (FBGA)

XC3S1400A FG676 FGG676 676-top İnce Aralıklı Top Izgara Dizisi (FBGA)



XC3S50(2) 50K 1.728 16 12 192 12K 72K 4 2 124 56

XC3S200(2) 200K 4.320 24 20 480 30K 216K 12 4 173 76

XC3S400(2) 400K 8.064 32 28 896 56K 288K 16 4 264 116

XC3S1000(2) 1M 17.280 48 40 1.920 120K 432K 24 4 391 175

XC3S1500 1.5M 29.952 64 52 3.328 208K 576K 32 4 487 221

XC3S2000 2M 46.080 80 64 5.120 320K 720K 40 4 565 270

XC3S4000 4M 62.208 96 72 6.912 432K 1.728K 96 4 633 300

XC3S5000 5M 74.880 104 80 8.320 520K 1.872K 104 4 633 300



Spartan-3A FPGA ailesinin stok durumu hakkında daha fazla bilgi için lütfen e-posta göndermekten çekinmeyin: ic@icschip.com
