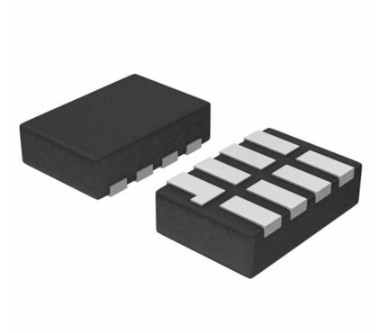

TI Texas Instruments EMI Filtre IC Elektronik Bileşenler LED SN74AVC2T244DQMR

SN74AVC2T244 için özellikler

• Geniş Çalışma VCC0,9 V ila 3,6 V aralığı
• Düşük Statik Güç Tüketimi, 6-µA Maks ICC
• Çıkış Etkinleştirme Özelliği, Kullanıcının Güç Tüketimini Azaltmak için Çıkışları Devre Dışı Bırakmasına İzin Verir
• 3.0 V'ta ±24-mA Çıkış Sürücüsü
• benkapalıKısmi Kapatma Modunda Çalışmayı Destekler
• Giriş Histerezisi, Girişte Yavaş Giriş Geçişine ve Daha İyi Anahtarlamalı Gürültü Bağışıklığına Olanak Sağlar
• Maksimum Veri Hızları
  • 380 Mbps (1.8-V - 3.3-V Çeviri)
  • 200 Mbps (<1,8-V - 3,3-V Çeviri)
  • 200 Mbps (2,5 V veya 1,8 V'a çevir)
  • 150 Mbps (1,5 V'a çevir)
  • 100 Mbps (1.2 V'a çevir)
• Mandallama Performansı JESD 78, Sınıf II Başına 100 mA'yı Aşar
• ESD Koruması JESD 22'yi Aşar
  • 5000-V İnsan Vücudu Modeli (A114-A)

SN74AVC2T244 için açıklama

Bu 2 bitlik tek yönlü çevirici, iki ayrı yapılandırılabilir güç kaynağı rayı kullanır.A bağlantı noktası, V'yi izlemek için tasarlanmıştırCCA.VCCA0,9 V ila 3,6 V arasında herhangi bir besleme voltajını kabul eder. B bağlantı noktası V'yi izlemek için tasarlanmıştırCCB.VCCB0,9 V ila 3,6 V arasında herhangi bir besleme voltajını kabul eder. Bu, 0,9 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V ve 3,6 V voltaj düğümleri arasında düşük voltaj çevirisine izin verir.SN74AVC2T244 için çıkış etkinleştirildiğinde (OE) giriş yüksek, tüm çıkışlar yüksek empedans durumuna yerleştirilir.SN74AVC2T244, şu şekilde tasarlanmıştır:OEgiriş devresi V'ye referanslıdırCCA.Bu cihaz, Ioff kullanan kısmi güç kapatma uygulamaları için tam olarak belirtilmiştir.benkapalıdevre, çıkışları devre dışı bırakarak, kapatıldığında cihazdan akımın zarar görmesini engeller.
